Druk 3D to jedna z najszybciej rozwijających się technologii produkcyjnych. Pozwala na wytwarzanie elementów o skomplikowanych kształtach, które trudno lub wręcz niemożliwe byłoby wykonać tradycyjnymi metodami.
Ale na czym polega druk 3D i jakie są jego etapy? W tym artykule szczegółowo wyjaśniamy proces druku 3D oraz jego zastosowania.
Jak działa druk 3D? Podstawowe zasady
Bez względu na to, czy chodzi o prototypowanie 3d, czy inne operacje związane z tą technologią – podstawa pozostaje niezmienna. To znaczy, że druk 3D jest to technologia przyrostowa (addytywna), czyli taka, w której elementy są tworzone poprzez nakładanie kolejnych warstw materiału, zamiast usuwania go, jak ma to miejsce w obróbce CNC. Model cyfrowy zostaje podzielony na setki lub tysiące cienkich warstw, które drukarka następnie odwzorowuje jedna po drugiej, aż do uzyskania gotowego obiektu.
To właśnie ta metoda pozwala na wytwarzanie niezwykle precyzyjnych i złożonych kształtów, eliminując konieczność stosowania form wtryskowych lub skomplikowanych procesów obróbki skrawaniem.
Na czym polega druk 3D? Kluczowe etapy
Nie ma lepszego sposobu na to, aby lepiej zrozumieć, na czym polega druk 3D, niż bezpośrednia obserwacja technologii w praktyce. Oczywiście nie każdy ma taką możliwość, dlatego w tym miejscu postaramy się krok po krok uprzeanalizować cały proces – od projektu po gotowy wydruk, co również bardzo dobrze zobrazuję jego specyfikę działania.
1. Tworzenie modelu 3D
Pierwszym krokiem jest przygotowanie cyfrowego modelu obiektu w programie do projektowania 3D, takim jak SolidWorks, Fusion 360 czy Blender. Model można stworzyć od podstaw lub pozyskać go poprzez skanowanie 3D, co pozwala na dokładne odwzorowanie rzeczywistych obiektów.
Po zaprojektowaniu model jest eksportowany do formatu STL lub 3MF, który zawiera informacje o jego geometrii i strukturze.
2. Slicing – przygotowanie modelu do druku
Następnie model trafia do oprogramowania typu slicer (np. Cura, PrusaSlicer), które dzieli go na warstwy i generuje ścieżkę, jaką podąży głowica drukarki. W tym etapie określane są parametry druku, takie jak:
- grubość warstw,
- prędkość drukowania,
- temperatura dyszy lub lasera,
- rodzaj wypełnienia modelu.
To kluczowy etap, który wpływa na jakość wydruku oraz czas jego realizacji.
3. Proces druku 3D – tworzenie obiektu warstwa po warstwie
Gdy plik jest gotowy, rozpoczyna się właściwy proces druku 3D. W zależności od technologii może on wyglądać nieco inaczej:
- FDM (Fused Deposition Modeling) – drukarka topi filament (termoplastyczny materiał w formie żyłki) i nakłada go warstwa po warstwie.
- SLA (Stereolitografia) – laser utwardza żywicę światłoczułą, tworząc kolejne warstwy.
- SLS (Selective Laser Sintering) – laser spieka proszek poliamidowy, tworząc solidne elementy.

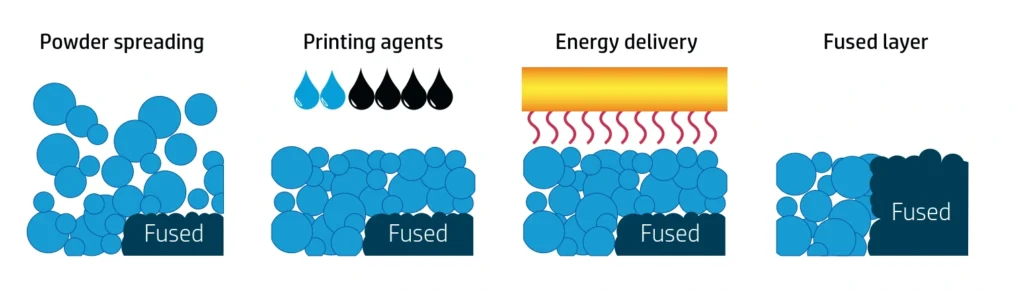

- MJF (Multi Jet Fusion) – drukarka rozprowadza warstwy proszku i selektywnie je stapia za pomocą specjalnego agenta oraz źródła ciepła.
Każda z tych metod ma swoje unikalne zalety – FDM sprawdza się w prototypowaniu, SLA daje bardzo wysoką precyzję, a SLS i MJF pozwalają na produkcję trwałych, funkcjonalnych części.
4. Obróbka końcowa i wykończenie
Po zakończeniu druku gotowy element często wymaga dodatkowej obróbki, takiej jak:
- usunięcie podpór, jeśli były stosowane,
- oczyszczenie z resztek materiału (np. proszku w przypadku SLS i MJF),
- wygrzewanie lub utwardzanie w świetle UV (dla technologii SLA),
- szlifowanie, malowanie czy lakierowanie w celu uzyskania lepszej estetyki.
W zależności od technologii i przeznaczenia elementu, ten etap może być kluczowy dla uzyskania ostatecznej jakości wydruku.
Zastosowania druku 3D – gdzie znajduje się w praktyce?
Druk 3D znajduje zastosowanie w wielu branżach. W przemyśle często wykorzystywany jest do prototypowania 3D, produkcji części zamiennych oraz wytwarzania krótkich serii produktów.
Przemysł motoryzacyjny i lotniczy
- Produkcja elementów karoserii i części zamiennych.
- Szybkie tworzenie prototypów nowych modeli.
- Redukcja kosztów i czasu produkcji skomplikowanych komponentów.
Medycyna i stomatologia
- Drukowanie spersonalizowanych protez i implantów.
- Wytwarzanie narzędzi chirurgicznych na zamówienie.
- Modele anatomiczne do planowania operacji.
Elektronika i automatyka przemysłowa
- Tworzenie obudów do elektroniki dopasowanych do specyficznych potrzeb.
- Produkcja uchwytów, mocowań i elementów konstrukcyjnych.
Budownictwo i architektura
- Modelowanie makiet budynków.
- Drukowanie elementów konstrukcyjnych, np. prefabrykatów betonowych.
Druk 3D eliminuje konieczność inwestowania w kosztowne formy wtryskowe i narzędzia, co czyni go doskonałym rozwiązaniem do elastycznej produkcji.
Podsumowanie
Teraz już wiesz, jak działa druk 3D i jakie są jego kluczowe etapy – od projektowania, przez przygotowanie, aż po drukowanie i obróbkę końcową. Proces druku 3D pozwala na tworzenie elementów o dowolnej geometrii, które trudno byłoby wykonać innymi metodami.
Dzięki tej technologii możliwe jest szybkie prototypowanie, czy też skanowanie 3D istniejących obiektów oraz produkcja gotowych części na zamówienie. To rozwiązanie przyszłości, które już dziś znajduje szerokie zastosowanie w przemyśle, medycynie i elektronice, a wszystko wskazuje, że na tym nie koniec.
